- Codos de 45° y 90° (nuestro SKU FP-45Ti)

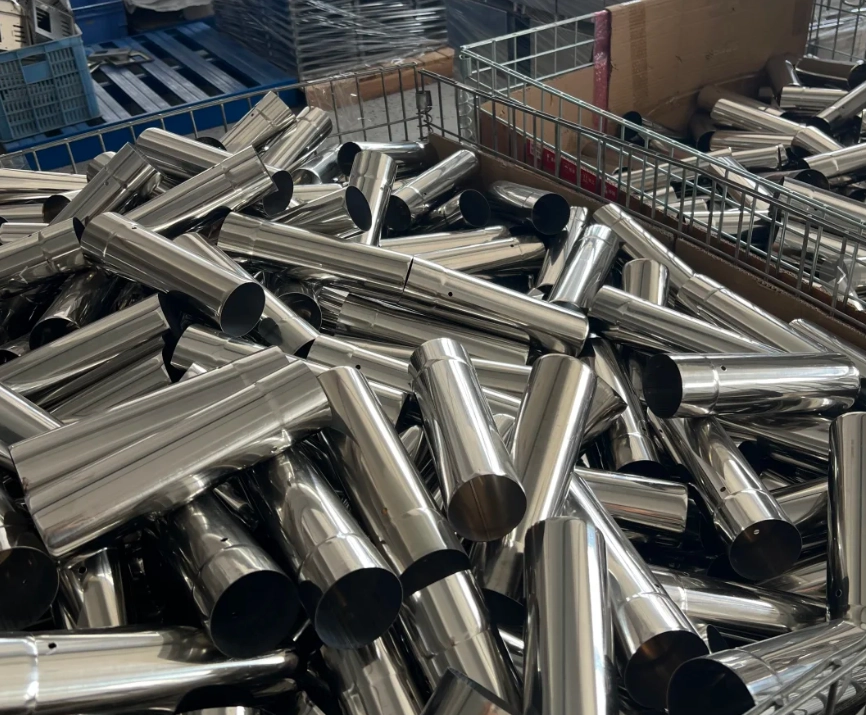

- Kit de tubería recta de 2,1 m FP-21Ti
- Sellador de silicona de alta temperatura 600 °C
- Sharpie + sierra de corona de 120 mm (metal)
- Rodillo o destornillador para costura de tuberías
- Guantes de cuero (nunca poliéster)
------------------------------------------------
2. La seguridad es lo primero: cuándo NO instalar
- Viento >25 km h⁻¹ – riesgo de inclinación de la tubería
- Lona de poliéster con clasificación <400 °C: cambio a conector de aramida
- Almacén interior: el monóxido de carbono se acumula sin ventilación
------------------------------------------------
3. Elección del diámetro correcto de la tubería
Regla: 1 kW necesita un área de salida de aproximadamente 8 cm².
Estufa de 5 kW → Tubo de ∅60 mm (28 cm²)
Estufa de 9 kW → Tubo de ∅75 mm (44 cm²)
El desajuste reduce la eficiencia en un 12 % y aumenta el CO.
------------------------------------------------

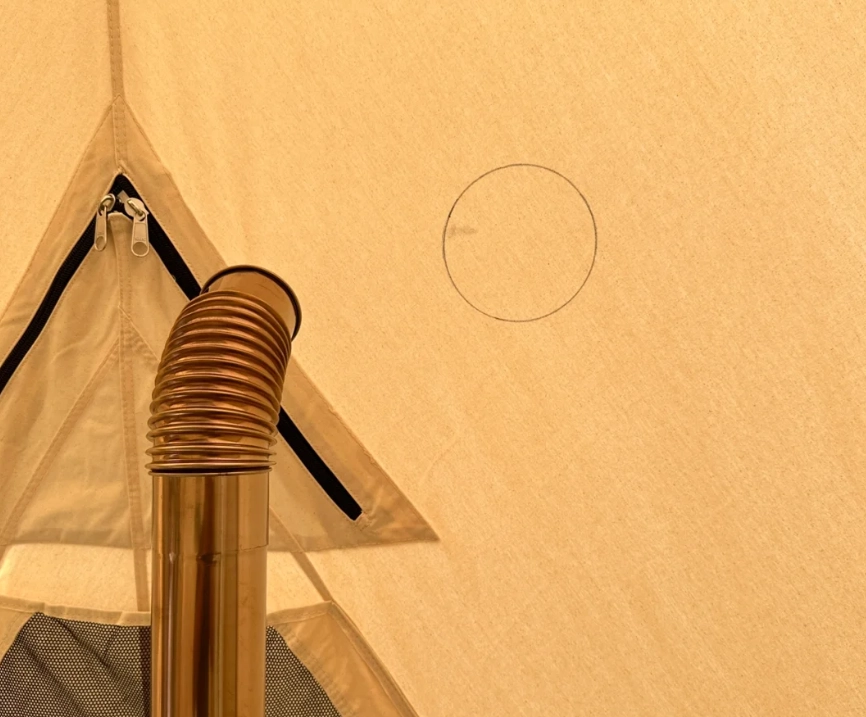

4. Marcado y corte del gato de la estufa
Paso 1: Montar la tienda de campaña y tensar los vientos.
Paso 2: Mida 45° de pendiente ascendente desde la cima (predomina el goteo de lluvia). Marque el centro.

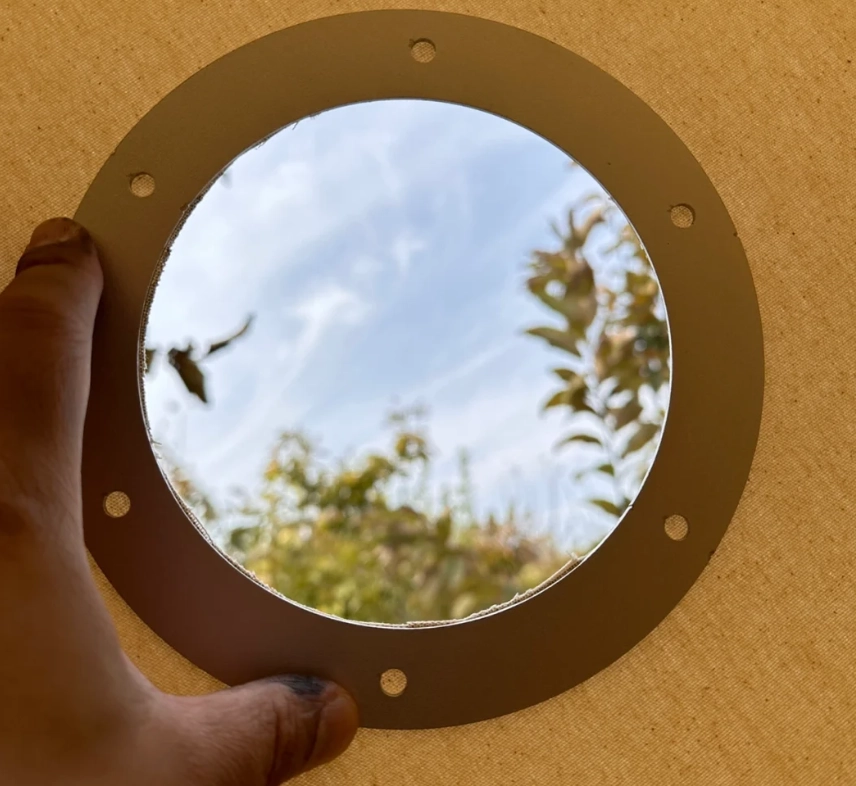

Paso 3: Corte una corona de 120 mm para un tubo de ∅75 mm; deje un borde de 5 mm para los remaches del collar.
Paso 4: Cosa el parche de aramida ignífugo (incluido en nuestro FP-KIT) alrededor del corte para evitar que se deshilache.
------------------------------------------------

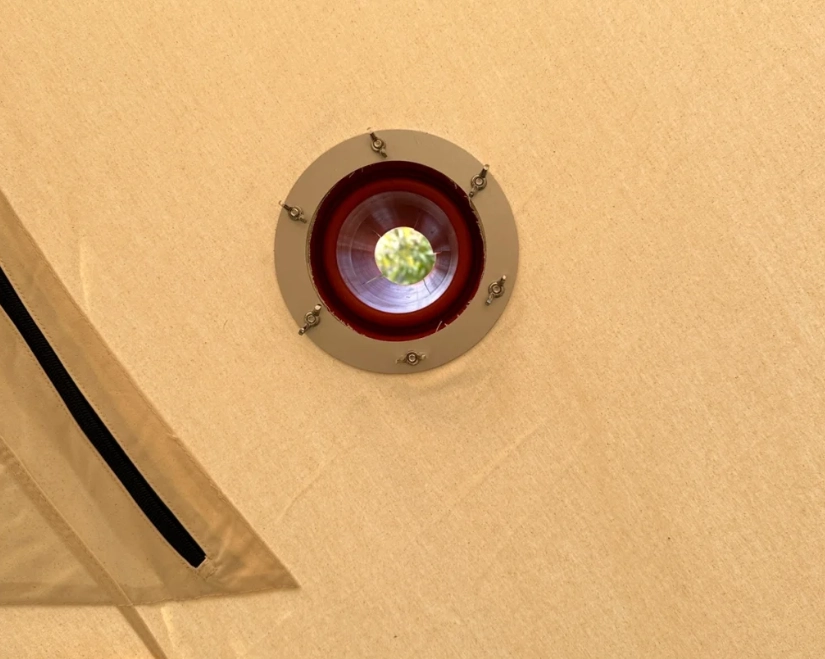

5. Sellado del collar (Video 45 s)
- Pase el collar de acero inoxidable a través de la lona.
- Brida trasera 15 mm, 6 remaches.
- Coloque una tira de silicona de alta temperatura de 6 mm en ambos lados.
- Dejar curar 30 min antes de insertar la tubería.
|
|
|
|
------------------------------------------------

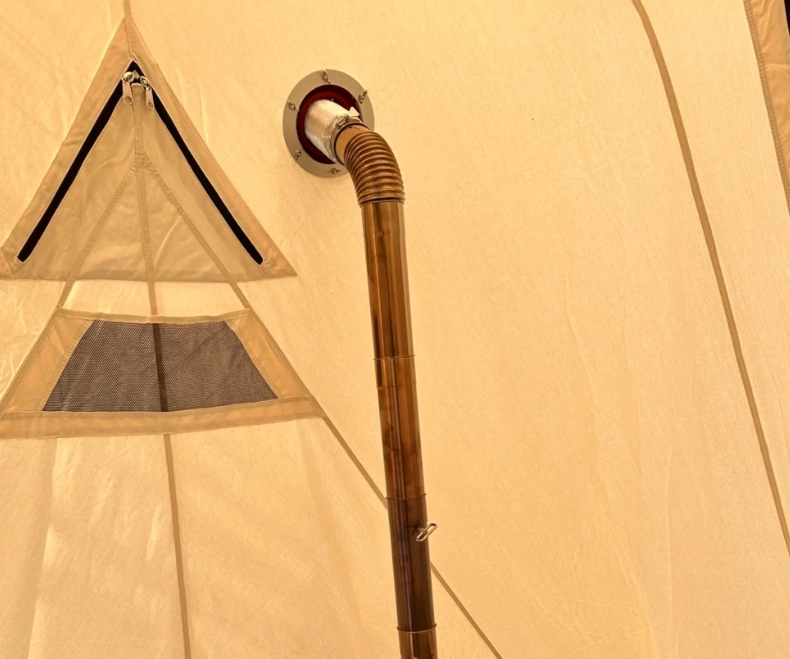

6. Ensamblaje de secciones de tubería
Consejo: superponga un mínimo de 30 mm en cada junta: bloquea el tiro y agrega estabilidad.
La línea de alineación grabada con láser garantiza una torsión de 0° en todo momento (nuestra actualización de 2025).
La costura enrollable mira en dirección contraria al viento → 7 % menos de goteo de creosota.
------------------------------------------------
7. Instalación del parachispas y la tapa contra la lluvia
La malla de 0,8 mm captura el 95 % de las brasas >0,7 mm.
La bisagra de la tapa de lluvia debe abrirse 110° para que el gas caliente salga verticalmente, lo que evita que se forme una nube de aire cuando se abre la puerta.
------------------------------------------------

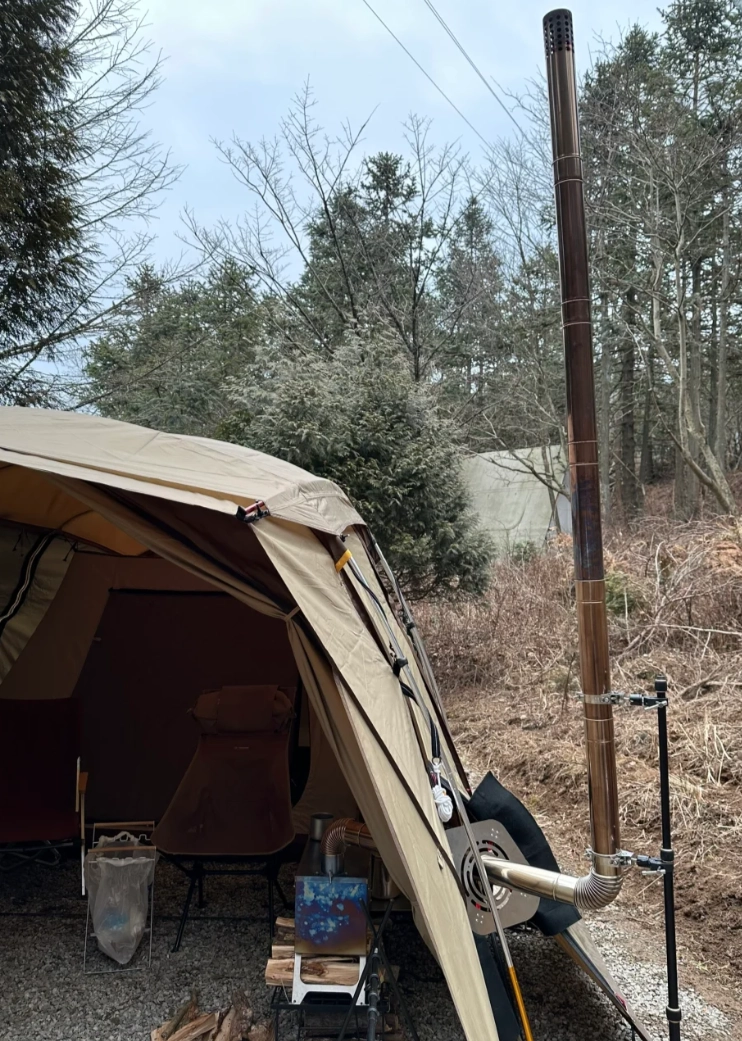

8. Vientos y arriostramientos
Utilice cordón de Kevlar de 2 mm, espaciado de 120°, tensión 15 N.
Evita el balanceo de la tubería que fatiga la lona después de 3 h.
Agregue un clip de resorte (incluido): el cable se libera con una ráfaga de tormenta de 40 N y protege la tela de la tienda.
------------------------------------------------
9. Prueba de quemado de la primera luz
Leña ligera de 0,5 kg, compuerta abierta al 100 %.
Objetivo: temperatura de la superficie 250 °C durante 20 min – polimeriza la silicona, establece la memoria de la junta.
Alarma de CO <50 ppm dentro de la tienda = PASA.
------------------------------------------------
10. Mantenimiento y embalaje
- Golpear suavemente la tubería y desechar las cenizas volantes.
- Limpiar el interior con un trapo con vinagre, secar y enrollar en un paquete de 25 × 8 cm.
- Almacenar en bolsa de tubo de titanio – peso 90 g, precio DDP $12.
------------------------------------------------
11. Errores comunes
- Ángulo de gato incorrecto → la lluvia gotea sobre la estufa
- Falta superposición → la tubería se separa a 300 °C
- Hilo de poliéster → se derrite, el agujero se agranda
------------------------------------------------
12. Solicitar piezas de repuesto DDP
Codo simple, junta o kit completo de 2,1 m: envío DDP a EE. UU./UE en 5-7 días. Pedido mínimo al por mayor: 50 juegos, FOB o DDP, Amazon FBA.
